מבוא קצר
GB/T 20234 הוא התקן החובה לטעינה של EV בסין ומאומץ באופן נרחב על ידי יצרני רכב חשמלי וספקי תשתיות טעינה במדינה.
טעינה של DC (GB/T 20234.3):
משמש לטעינה מהירה בתחנות טעינה ציבוריות.
יכול להתמודד עם רמות כוח גבוהות בהרבה בהשוואה לטעינה של AC, מה שמוביל לזמני טעינה מהירים משמעותית.
THEמחבר מטען מכוניות חשמליות 80Aמיועד לטעינה מהירה של רכב חשמלי, המציע דירוג מתח מקסימלי של 1,000 וולט DC. זה הופך את זה לאופציה מצוינת עבור אלה המחפשים פתרונות טעינה מהירים ויעילים לרכבים החשמליים שלהם.
תקעי GB/T EV בנויים כדי לסבול מעל 10,000 תקע - ו- - נתק מחזורי, מבטיחים אספקת חשמל אמינה וארוכה-. מחברים עמידים עמידים וללאי אלה - מחברים עמידים מסייעים בהפחתת עלויות תחזוקה ותפעול עבור ספקי שירותי טעינה לרכב חשמלי.
מפרט טכני
|
ביצועים חשמליים. |
||
| דֶגֶם | Sk - v2 - gbt-dcp-080a | |
|
זרם מדורג |
80A |
|
|
מתח פעולה |
1000V DC |
|
|
חיים מכניים |
אין - העמסה את החתך / התחזק> 10000 פעמים |
|
|
חומר מקרה |
תרמופלסטי, מעכב בעירה ul94-0 |
|
|
התנהלות סיכה |
סגסוגת קופר, מצופה רסיס |
|
|
טמפ 'מבצע. |
-30 מעלות ~ + 50 תואר |
|
|
מחלקת הגנת IP |
IP 55 (מצב עבודה) |
|
תהליך ייצור
בְּSENKU, אנו גאים מאוד בתהליך הייצור הקפדני שלנו עבורתקע טעינה של GBT, הבטחת סטנדרטים איכותיים וביצועים איכותיים - בכל יחידה. להלן סקירה כללית של הצעד שלנו - על ידי - תהליך ייצור שלב המבטיח דיוק, עמידות ובטיחות עבור כל מחברי הטעינה GBT שלנו.
שלב 1: חיתוך כבלים
השלב הראשון כולל חיתוך הכבל באורך שצוין על סמך הדרישות המפורטות של הרישום. זה מבטיח שכל תקע טעינה תואם את הסטנדרטים המדויקים הדרושים ליישום המיועד שלו.
שלב 2: אחסון כבלים
לאחר שנחתך הכבל באורך הנכון, הוא ממוקם על מתלה הכבלים לגיבוי. שלב הכנה זה מבטיח כי הכבלים יהיו זמינים לשלב הבא של ההרכבה, ומייעלים את זרימת העבודה.
שלב 3: התקנת טבעת אטומה למים
הטבעת אטומה למים מותקנת על המסוף המוליך של מחבר הטעינה EV. שלב זה הוא קריטי להבטיח כי המוצר הסופי עמיד בפני גורמים סביבתיים, כמו לחות, שיכולים להשפיע על שלמות תקע הטעינה.
שלב 4: הדפסת לייזר
על פי מפרטי הרישום, אנו משתמשיםהדפסת לייזרטכנולוגיה לחריטת טקסט, דפוסים, ברקודים ומידע נדרש אחר ישירות על מעטפת מחבר הטעינה. שלב זה מבטיח תיוג וזיהוי נאותים, החיוניים לעקיבות ותאימות רגולטורית.
שלב 5: אימות אורך הכבלים והפשטה
לפני שנמשיך הלאה, אנו מכפילים - בדוק שאורך הכבל עומד במפרט המדויק מהציור. אם אורך הכבל נכון, הוא מוכנס למכונת הפשטה, המסלקת את הקליפה החיצונית. אם אורך הכבל אינו נכון, הוא ממוקם בתיבת מוצר שאינם - מתאימים ואינו ממשיך בתהליך הייצור.
שלב 6: מוליך טבעת אטום למים ולחיצה
בשלב זה, המפעיל מוודא כי טבעת עמיד למצב של מוליך המטען לרכב מותקנת כראוי. לאחר מכן מכניסים את הכבל המופשט למכונת הלחיצה יחד עם המוליך וצינורות התכווצות החום. המכונה מתעצמת היטב על הכבל והמוליך יחד. מוצרים שעוברים שלב זה ממוקמים בתיבת פעולה לשלב הבא, ואילו מסופים שאינם עומדים בסטנדרטים מוקדמים בתיבת המוצר הבלתי מוסמכת.
שלב 7: התכווצות חום
ברגע שכל הטרמינלים מכווצים, מפוח אוויר חם משמש לתיקון צינורות התכווצות החום בנקודת החיתוך. זה מבטיח בידוד מאובטח של החיבורים החשמליים, ומונע כל סוגיות עתידיות הקשורות לחשיפה או כישלונות מוליכות.

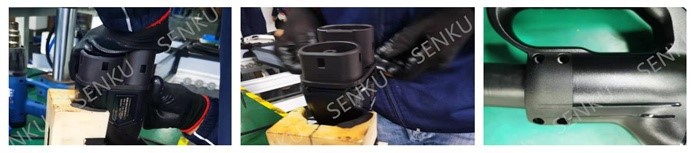

שלב 8: טעינה של מכלול מעטפת תקע
בשלב זה, המפעיל מבטיח כי הצעדים הקיים והקודמים הושלמו כראוי. לאחר אימות כי אין פגמים במעטפת תקע הטעינה, הוא מורכב על פי המפרט. אם פגמים כלשהם נמצאים במארז, המוצר מוקצה בתיבת המוצר הלא - תואם את תיבת המוצר כדי למנוע ממנו להמשיך עוד יותר.
שלב 9: אימות בורג ויישום צינור
השלב הבא הוא לוודא שכל הברגים במכלול מותקנים כראוי ובטוח. לאחר מכן מוחל על צינורות התכווצות החום על זנב הכבל ומתוקנים באמצעות מפוח אוויר חם. צינורות מספר מיושמים על כל כבל בנפרד, ומספקים זיהוי ברור לשימוש עתידי. כל מוצרים עם מכלול פגז לא מוסמך ממוקמים בתיבת המוצר הבלתי מוסמכת.
שלב 10: בדיקת ביצועים חשמליים
בשלב האחרון, המפעיל בודק כי צינורות החום מתכווץ וצינורות המספרים הוחלו כראוי. לאחר מכן המוצר עובר מוליכות מקיפה ובדיקות ביצועים חשמליות כדי להבטיח שהוא עומד בכל תקני הבטיחות והביצועים. אם נמצאים בעיות כלשהן, כגון צינורות מספרים חסרים או ביצועים חשמליים לקויים, המוצר ממוקם בתיבת המוצר הלא --.
פרטים נוספים על זהמחבר מטען מכוניות חשמליות 80Aאנא צור קשר שלנוצוות מכירה, תודה!
